उत्पाद विवरण

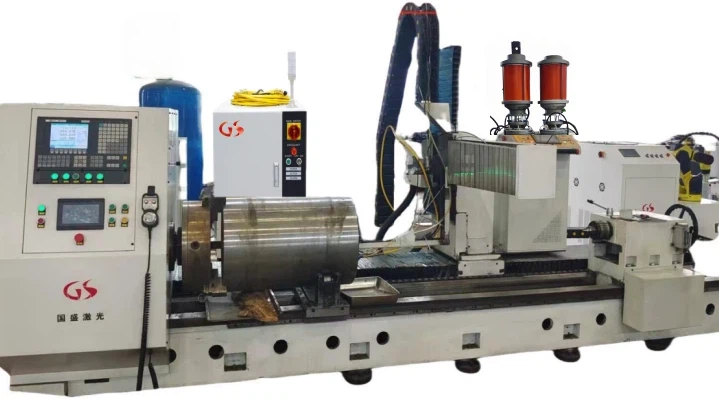

मशीन टूल लेजर क्लैडिंग उपकरणएक प्रकार का उपकरण है जिसका उपयोग शाफ्ट यांत्रिक भागों की सतह पर लेजर क्लैडिंग के लिए किया जाता है। इस उपकरण का उपयोग शाफ्ट यांत्रिक भागों की क्रोमियम चढ़ाना प्रक्रिया को बदलने के लिए किया जाता है, और जमाव क्षमता पारंपरिक लेजर क्लैडिंग की तुलना में 3-5 गुना अधिक है; यह विशेष रूप से डिजाइन और अनुकूलित हाई-स्पीड लेजर क्लैडिंग नोजल, बड़ी क्षमता और उच्च-सटीक डबल-बैरेल्ड पाउडर फीडर और उच्च-परिशुद्धता उन्नत सीएनसी मशीन टूल्स को अपनाता है, अत्यधिक उच्च पाउडर उपयोग, दीर्घकालिक पाउडर फीडिंग स्थिरता और क्लैडिंग की एकरूपता सुनिश्चित करता है। परत। उपकरण मुख्य रूप से उच्च शक्ति वाले लेजर, उच्च परिशुद्धता सीएनसी मशीन टूल्स, उच्च गति वाले लेजर प्रोसेसिंग हेड, उच्च परिशुद्धता पाउडर फीडर, शीतलन प्रणाली और नियंत्रण प्रणाली से बना है।

उत्पाद एक विशेष मशीन है जिसका उपयोग घटकों की मरम्मत, संशोधन और निर्माण के लिए किया जाता है। उपकरण सब्सट्रेट और कोटिंग सामग्री के बीच एक धातुकर्म बंधन बनाने के लिए लेजर क्लैडिंग तकनीक का उपयोग करता है, जिसके परिणामस्वरूप उच्च-गुणवत्ता, घने और समान कोटिंग होती है। इस मशीन को मशीन टूल घटकों पर संचालित करने के लिए डिज़ाइन किया गया है, जिसमें स्पिंडल, शाफ्ट, गियर और अन्य महत्वपूर्ण घटक शामिल हैं।

तकनीकी लाभ

1. सटीक लेजर ऊर्जा नियंत्रण यह सुनिश्चित करता है कि क्लैडिंग परत की कमजोर पड़ने की दर 3 प्रतिशत के भीतर नियंत्रित हो।

2, विशेष रूप से डिजाइन और अनुकूलित हाई-स्पीड लेजर क्लैडिंग नोजल, पाउडर उपयोग दर 90 प्रतिशत से अधिक है;

3, लंबी अवधि के पाउडर वितरण की स्थिरता और क्लैडिंग परत की एकरूपता सुनिश्चित करने के लिए बड़ी क्षमता और उच्च परिशुद्धता डबल बैरल पाउडर फीडर;

4, उच्च परिशुद्धता सीएनसी मशीन उपकरण, क्लैडिंग लाइन की गति 100-500mm/s, इकाई समय क्लैडिंग क्षेत्र 0.5-1m2 तक पहुंच सकती है;

5. उच्च परिशुद्धता पाउडर खिला नियंत्रण, क्लैडिंग परत की मोटाई को 0 .2 मिमी से 10 मिमी तक सटीक रूप से नियंत्रित किया जा सकता है।

आवेदन

मशीन टूल लेजर क्लैडिंग उपकरणएयरोस्पेस, और ऑटोमोटिव उद्योगों जैसे विभिन्न औद्योगिक अनुप्रयोगों में व्यापक रूप से उपयोग किया जाता है। यह आमतौर पर पहने हुए या क्षतिग्रस्त मशीन उपकरण घटकों की मरम्मत और बहाली के साथ-साथ बढ़ते प्रदर्शन या स्थायित्व के लिए घटकों के संशोधन के लिए उपयोग किया जाता है। उपकरण का उपयोग पहनने के लिए प्रतिरोधी भागों, संक्षारण प्रतिरोधी भागों और गर्मी प्रतिरोधी भागों सहित उच्च-प्रदर्शन घटकों के निर्माण में भी किया जाता है।

प्रोजेक्ट केस

Mold laser cladding

प्रोजेक्ट: मशीन टूल लेजर क्लैडिंग उपकरण का उपयोग करके मोल्ड की मरम्मत

पृष्ठभूमि: एक कंपनी जो प्लास्टिक के पुर्जों के लिए इंजेक्शन मोल्ड बनाती है, उसके पास एक मोल्ड होता है जिसे टूट-फूट के कारण मरम्मत की आवश्यकता होती है। मोल्ड में एक जटिल ज्यामिति होती है जिसमें छोटी विशेषताएं होती हैं जिन्हें पारंपरिक वेल्डिंग विधियों का उपयोग करके मरम्मत नहीं की जा सकती है।

उद्देश्य: इसकी मूल ज्यामिति और कार्यक्षमता को पुनर्स्थापित करने के लिए लेजर क्लैडिंग का उपयोग करके मोल्ड की मरम्मत करें।

निरीक्षण: क्षति की सीमा और मरम्मत किए जाने वाले क्षेत्रों को निर्धारित करने के लिए मोल्ड का निरीक्षण करें।

सीएडी मॉडलिंग: मरम्मत प्रक्रिया का मार्गदर्शन करने के लिए क्षतिग्रस्त क्षेत्रों सहित मोल्ड का 3डी सीएडी मॉडल बनाएं।

सामग्री का चयन: एक उपयुक्त धात्विक पाउडर का चयन करें जिसमें मोल्ड सामग्री के समान गुण हों और जिसे मोल्ड की सतह पर लेजर से जोड़ा जा सके।

लेजर क्लैडिंग: धातु के पाउडर को पिघलाने के लिए लेजर क्लैडिंग मशीन का उपयोग करें और क्षतिग्रस्त क्षेत्रों की पूरी तरह से मरम्मत होने तक, मोल्ड की सतह पर परत दर परत जमा करें।

फिनिशिंग: ग्राइंडिंग और पॉलिशिंग जैसी पारंपरिक मशीनिंग विधियों का उपयोग करके मरम्मत किए गए क्षेत्रों को मूल मोल्ड सतह से मिलान करने के लिए समाप्त करें।

निरीक्षण: यह सुनिश्चित करने के लिए मरम्मत किए गए मोल्ड का निरीक्षण करें कि यह आवश्यक विनिर्देशों और कार्यक्षमता को पूरा करता है।

परिणाम: लेजर क्लैडिंग का उपयोग करके मोल्ड की सफलतापूर्वक मरम्मत की जाती है, इसकी मूल ज्यामिति और कार्यक्षमता को बहाल किया जाता है। मरम्मत किए गए साँचे का परीक्षण किया जाता है और पाया जाता है कि यह क्षति होने से पहले की गुणवत्ता के साथ प्लास्टिक के पुर्जे बनाने में सक्षम है।
